Станина станка выполнена как цельнолитая конструкция; станина и опоры отлиты из смоляного песка, подвергнуты закалке и стабилизации, с ультразвуковой закалкой для повышения стабильности конструкции и надежной жесткости.
1. Станина станка выполнена как цельнолитая конструкция; станина и опоры отлиты из смоляного песка, подвергнуты закалке и стабилизации, с ультразвуковой закалкой для повышения стабильности конструкции и надежной жесткости.
2. Внутренняя защита станка выполнена как цельная подвижная защита, что на 70% эффективнее традиционной внутренней защиты. Она эффективно предотвращает попадание металлической стружки, охлаждающей жидкости и мусора на винтовые направляющие, а также лучше защищает электрическое оборудование. Это облегчает обслуживание и очистку станка и значительно продлевает срок его эксплуатации.
3. Система управления станком и сервоприводы используют шину с абсолютным позиционированием, при включении станка нет необходимости возвращаться в нулевую точку.

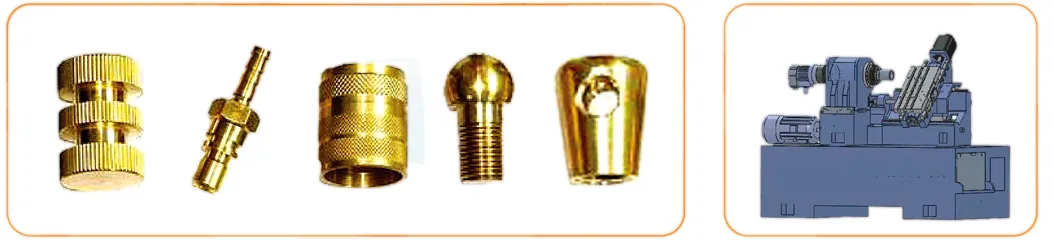

4. Станок широко применяется в таких отраслях, как металлообработка, сантехника, бытовая техника, оборонная промышленность и других, с широким спектром применения.
| Проект | Модель | Единица | CK6125HD | CK6132HD | |
| Ход | Максимальный диаметр вращения | мм | 300 | 300 | |
| Максимальный диаметр точения | мм | 200 | 200 | ||
| Ход по оси X (диаметр) | мм | 600 | 600 | ||
| Ход по оси Z | мм | 200 | 200 | ||
| Наклон станин | градус | 45 | 45 | ||
| шпиндель | Высота центра шпинделя относительно плиты суппорта | мм | 50 | 50 | |
| Концевой торец шпинделя | / | A2-4 | A2-4 | ||
| Гидравлический патрон | дюйм | 5" | 5" | ||
| Диаметр внутреннего отверстия шпинделя | мм | Φ36 | Φ46 | ||
| Диаметр цельного прутка | мм | Ø26 | Ø35 | ||
| Частота вращения шпинделя | об/мин | 20-5000 | 20-4000 | ||
| Мощность шпиндельного двигателя | KW | 3 | 3.7 | ||
| Функция деления по оси C | градус | 360°(0.01°) | 360°(0.01°) | ||
| Оси и привод | Мощность двигателя | X | KW | 1.1 | 1.3 |
| Z | KW | 1.1 | 1.3 | ||
| высокая скорость перемещения | X | м/мин | 35 | 35 | |
| Z | м/мин | 35 | 35 | ||
| направляющая рельса | X | мм | MSR25×600 | MSR25×600 | |
| Z | мм | MSR30×570 | MSR30×570 | ||
| шпиндельный винт | X | мм | R25×594 | R25×594 | |
| Z | мм | R32×513 | R32×513 | ||
| Точность повторного позиционирования | X | мм | ±0,0025 | ±0,0025 | |
| Z | мм | ±0,0025 | ±0,0025 | ||
| C | градус | 0,01° | 0,01° | ||
| Прочее | смазочный насос | Емкость | L | 1.5 | 1.5 |
| Мощность | KW | 0.03 | 0.03 | ||
| гидростанция | Емкость | L | 30 | 30 | |
| Мощность | KW | 0.75 | 0.75 | ||
| Охлаждающая жидкость | Емкость | L | 30 | 30 | |
| Мощность | KW | 0.15 | 0.15 | ||
| Высота центра шпинделя от уровня пола | мм | 1100 | 1100 | ||
| Габаритные размеры станка (д×ш×в) | мм | 1830×1340×1700 | 1830×1340×1700 | ||
| Суммарная мощность станка | KW | 6.5 | 7.5 | ||
| Суммарный вес станка | T | 1.5 | 1.8 | ||
